聚脲底涂的配套选择在整个聚脲涂层体系中非常重要，许多聚脲涂层的质量问题和缺陷都与底涂的配套和使用有绝对的关系。如果底涂选择不配套或者使用其它替代材料，会造成聚脲层翘皮、脱层、针孔等等质量事故。

一般的聚脲涂层体系里面底涂分为以下几类：

01

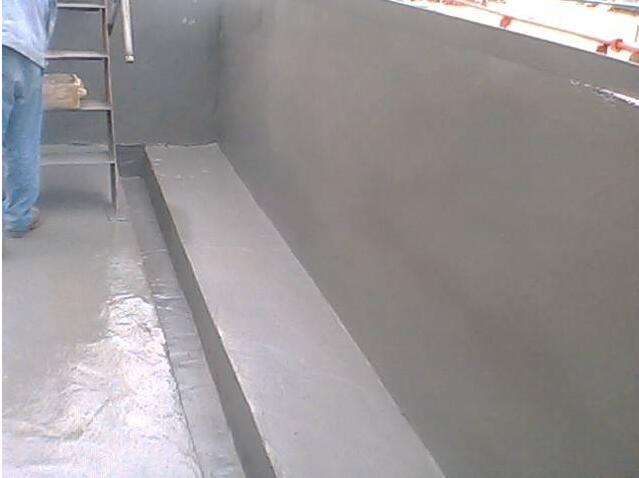

混凝土基础聚脲体系配套底涂

双组份聚脲底涂

单组分聚脲底涂

混凝土基础聚脲底涂可以在零下10℃情况下使用，单组分聚脲底涂主要是靠空气中的潮气发生反应固化成膜;双组份聚脲底涂主要是靠AB组分均匀混合发生反应固化成膜。单组分聚脲底涂施工简单方便，开桶即用;而双组份聚脲底涂需要机械搅拌并且要混合均匀。单组分聚脲底涂附着力2.9兆帕而双组份聚脲底涂达到3.5兆帕，双组份底涂比单组分附着力好。固化干燥时间双组份比单组分短。

02

金属基材聚脲体系配套底涂

黑色金属基材底涂

有色金属基材底涂

金属基材聚脲底涂大部分都是双组份，黑色金属基材(钢铁)聚脲底涂与基材的附着力2.5兆帕;有色金属基材聚脲底涂(双组份耐阴极剥离金属专用聚脲底涂)与基材附着力达到11.5兆帕。有色金属聚脲底漆具有广普性，不但满足有色金属的底涂(如不锈钢、锌、铝等)而且也适用于黑色(钢铁)金属的底涂。从附着力来看11.5兆帕远远大于2.5兆帕，笔者强烈建议在金属基材面施工聚脲涂层体系一定要配套聚脲底涂(双组份耐阴极剥离金属专用聚脲底涂)，无论是黑色金属还是有色金属。笔者也不提倡随便使用环氧或者聚氨酯作为聚脲底涂材料，因为作为专用聚脲底涂不是一般的树脂稀释材料;而是符合聚脲特性树脂及添加剂的严格配比，每一家生产的聚脲底涂不一样。最近由恩缔公司推出的ENDI品牌“三合一”聚脲上市，这种双组份聚脲将底涂、中涂、面涂三涂合一，既简单方便也保证了厚度，特别适合于防水防腐以及地坪的涂装，但是限于手工批涂。

我们曾经对聚脲涂层体系失败案例进行过分析，发现基层处理和聚脲配套底涂选择占了质量保证的70%，环境及其他因素和枪手技术只占了30%。所以聚脲底涂的配套选择是聚脲涂层系统的关键。聚脲底涂的配套笔者认为一是底涂与基层的配套;二是底涂与面涂的配套，掌握了这两种配套对于后续面涂聚脲施工质量非常重要。无论是手刷或者热喷涂聚脲也无论是混凝土基础还是金属基材，一定要配套同一厂家的聚脲底涂和面涂，不可以使用两家及以上的不同种聚脲底涂和面涂，或者腻子材料。

总之，聚脲底涂的配套选择是每一位聚脲施工技术人员必须熟悉和了解掌握的，从而避免聚脲涂层体系出现质量缺陷乃至失败，发挥聚脲最优异的特点和功效。
